YUSHI PR21 Ultrasonic púls sendandi og móttakaraeining
Vöruyfirlit
PR21, þróað og framleitt af YUSHI Instruments, er há-afkastatölvu-stýrð úthljóðspúlsgjafi og móttakari. Tækið er tengt við tölvu og sveiflusjá til notkunar, notað fyrir úthljóðsgallagreiningu, þykktarmælingar og rannsakanda o.s.frv.PR röð púlsrafall og móttakara er hægt að nota fyrir ýmis forrit í ó-eyðandi prófunum og efnisgreiningu.
Tæknilegur kostur og eiginleikar
Precision Pulse Generation & Control
- Átta senda spennu 25 ~ 200V og stilla púlsbreidd frá 15ns til 1000ns í 5 ns skrefum.
- Margfeldi kveikja: Innri kveikja: 4Hz-2kHz; Ytri kveikja: 0-5kHz
- Aðlaga neikvæðan ferhyrndarbylgjupúls og skjótan 3,5ns hækkunartíma
Stillanlegur móttakari og hugbúnaður
- Tvöfalt vinnuaðferð: Einn-þáttur(Pulse-Echo) eða Tvöfaldur-þáttur (Penetration)
- 8 stillanleg dempunarstig og 0-60dB ávinningssvið
- Útvega opið SDK og þróunarsafn
Umsóknarsviðsmyndir

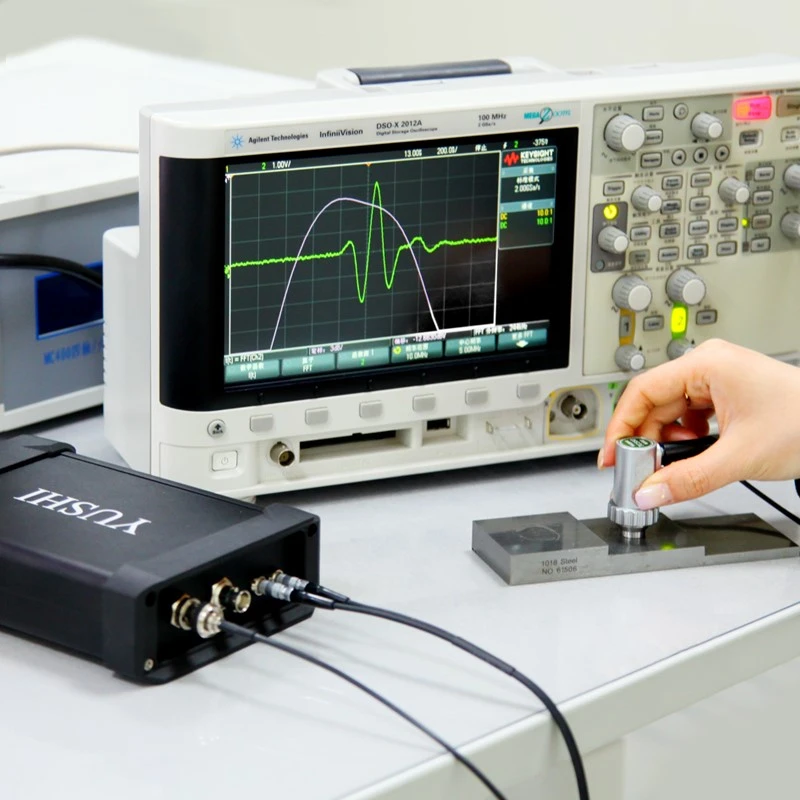

Ultrasonic Probe Performance Testing
Það er mikilvægt fyrir sannprófun og þróun rannsókna. Með því að greina bergmál viðmiðunarblokkarinnar (með því að nota FFT virkni sveiflusjáins) geta vísindamenn ákvarðað nákvæmlega miðtíðni, bandbreidd og litrófsdreifingu rannsakans.
Þetta hjálpar til við staðfestingu á frammistöðu, eftirliti með niðurbroti og mati á sérsniðinni eða nýrri skynjarahönnun.
Ultrasonic efnisgreining
Þetta kerfi er fær um að framkvæma grunn efnisrannsóknir með ultrasonic aðferðum.
Hljóðhraðamæling: Með því að nota efni af þekktri þykkt er hljóðhraði efnisins reiknaður út með því að mæla tímamun á milli tveggja botnberga í röð, til að meta vélræna eiginleika efnisins.
Ultrasonic gallagreining og þykktarmæling
Útvegað áreiðanlegan vettvang fyrir þróun ó-eyðandi prófunartækni.

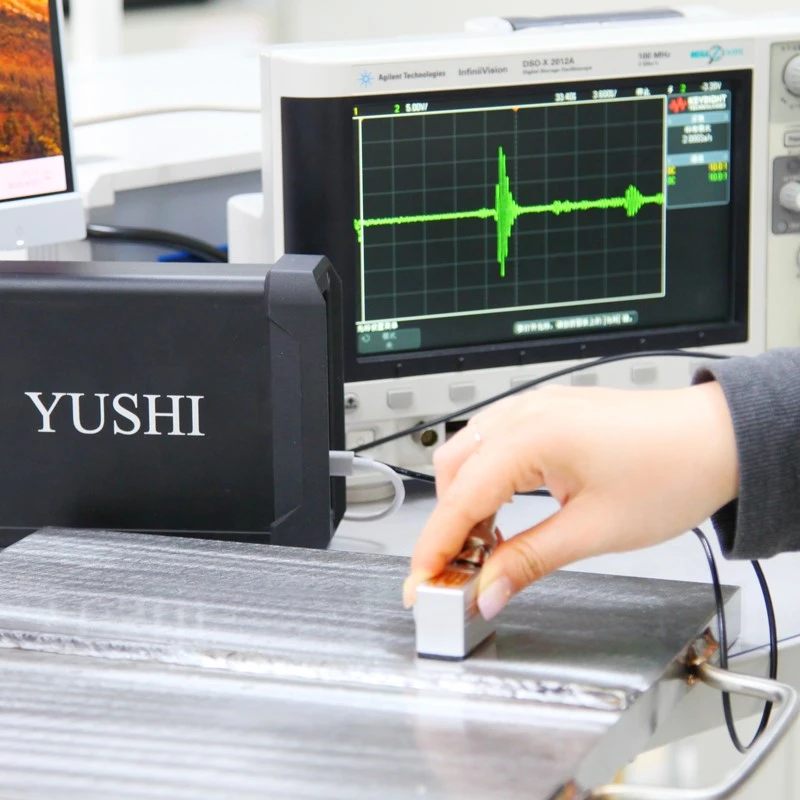

- Gallagreining: Í púlsómunarham hjálpar kerfið að bera kennsl á og einkenna innri galla (sprungur, tómarúm) með því að túlka eiginleika endurkastaðra merkja.
- Nákvæm þykktarmæling: Fyrir efni með þekktan hljóðhraða er þykktin nákvæmlega fengin út frá tímabilinu á milli margra bakveggsóma (þykkt=(v * Δ t)/2), sem hægt er að nota við tæringarmat og lagmælingar.

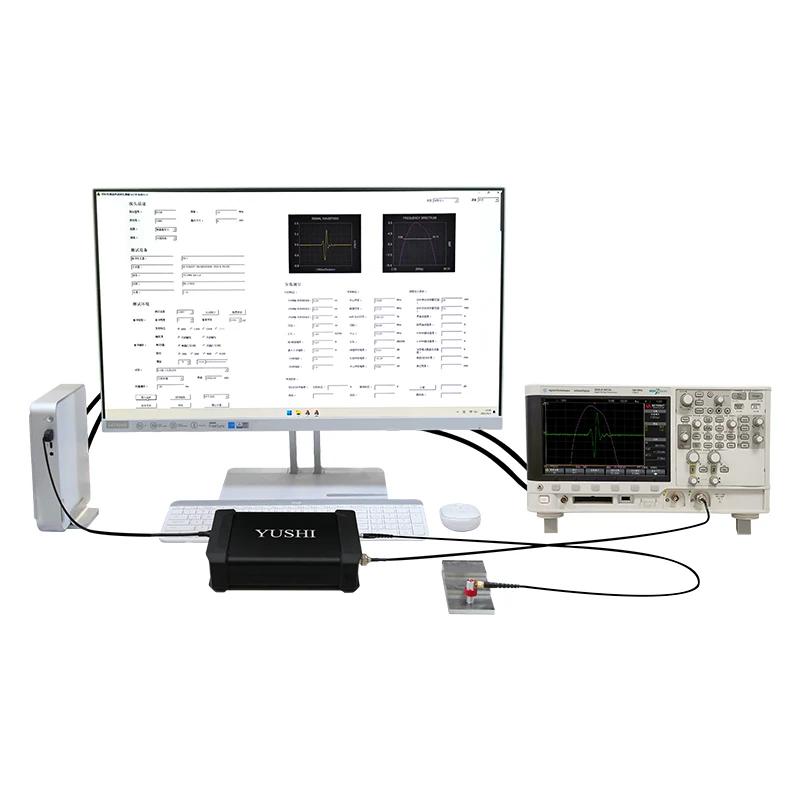

Byggingarsamsetning

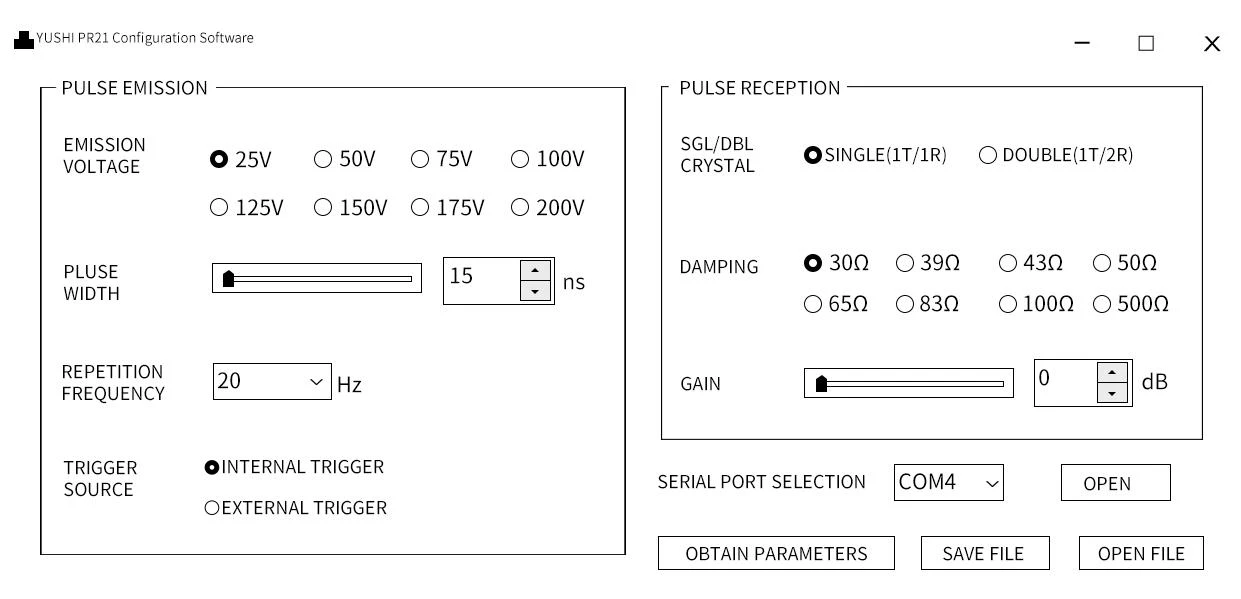

Stjórna hugbúnaður
Mikilvægar breytur fyrir losunar- og móttökusvæði:
1. Losunarsvæði: Losunarspenna (25-200V), púlsbreidd (15-1000ns), endurtekningartíðni (20HZ-2kHz), kveikjugjafi (innri/ytri)
2. Móttökusvæði: Einn/Tvíburaþáttur, Dempun (30-500Ω), Gain (0-60dB)
Tæknilýsing
1.Control færibreytur

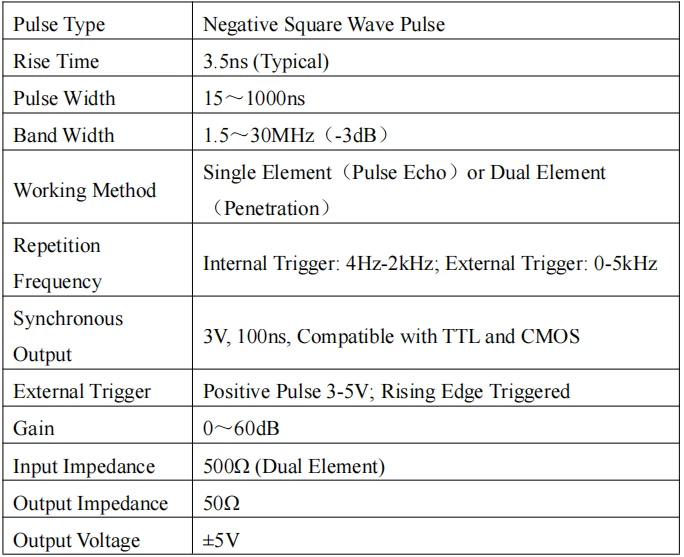

2. Tækniblað
